精密分流器合金電阻一直是我國電阻行业的短板，我國现在的精密分流合金電阻都是靠进口来满足需要。其产品对合金材料的工艺要求非常高，而我國现有的合金材料工艺还有很大的提高的过程。深圳市世达電子科技有限公司在國际合作伙伴的帮助和支持下开始了精密分流器合金電阻的研发，应公司要求，研发部也会在此对我们正在研发的新产品做一些简单的介绍。
安培（A）是國际单位制中表示電流的基本单位。國际计量委员会给出的定义是：真空中相距1米的两根无限長且圆截面可忽略的平行直导線内通过一恒定電流，当两导線每米長度之间产生的力等于2×10－7牛顿时，则规定导線中通过的電流為一安培。但是定义中两根无限長导線是无法实现的，在实际操作中，通过测量分流器的電压降并结合欧姆定律计算出電流。

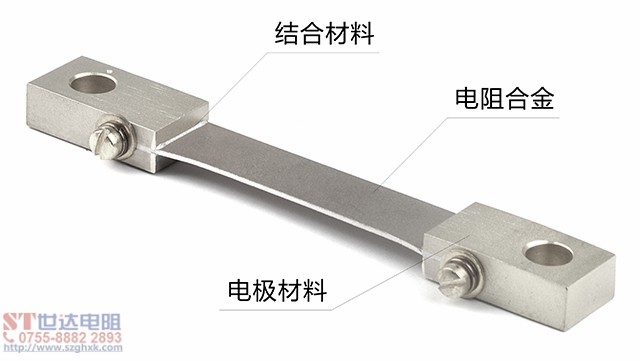

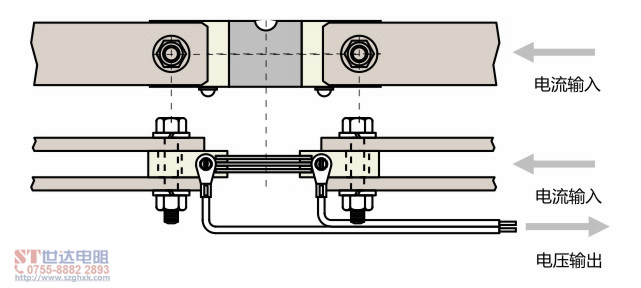

如下图所示，直流分流器由两个铜接头和中间的電阻合金接合制成，采用四端接線法可以精确测量出流经分流器的電流大小。
分流器需要在一个大的電流下工作，由于自热会导致分流器的表面温度升高。尤其是在环境温度较高和散热环境差的情况下，分流器的表面温度会进一步升高。依据IEEE的标准，在正常工作条件下分流器的建议工作電流不应超过额定電流的2/3。但实际应用中往往需要测量一个较大范围的電流，即我们要求分流器可以在10%-100%的额定電流下正常工作，有时甚至会有短时过载的情况发生。无论是何种工作条件，控制分流器的表面温度非常重要，在30-70℃时其工作状态最佳，且在任何情况下其表面温度不能超过145℃，否则会导致電阻合金的阻值发生不可逆的变化。需要特别指出的是，应从電阻合金的中心点测量分流器的表面温度。
需要测量一个较宽范围的電流，会导致分流器的发热情况差异巨大。電阻的阻值因加载而产生的自热会导致阻值发生变化，加载不同的電流，電阻的阻值变化情况也不同。这种由于自热而导致的阻值
变化我们用功率系数（PCR）来描述，单位為PPM/A, 利用以下的公式计算：

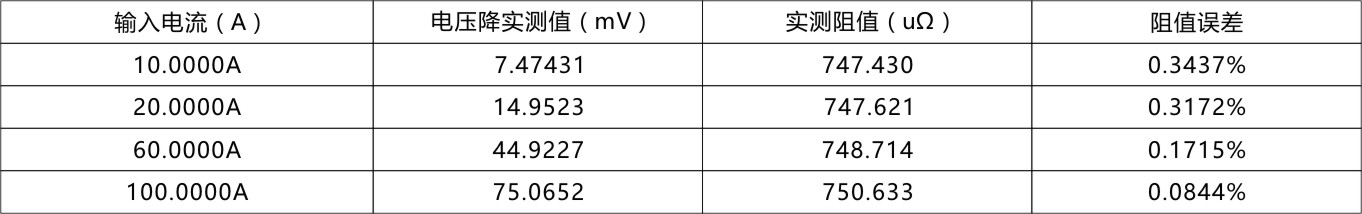

功率系数越小，由于自热导致的阻值变化越小，在低電流和高電流下工作的精度差异越小。如下表数据所示，我们对一款市场上随意采購的宣称的0.1级100A，75mV的分流器进行测试，在10%额定電流室温环境下其精度大于0.3%，严重超差。

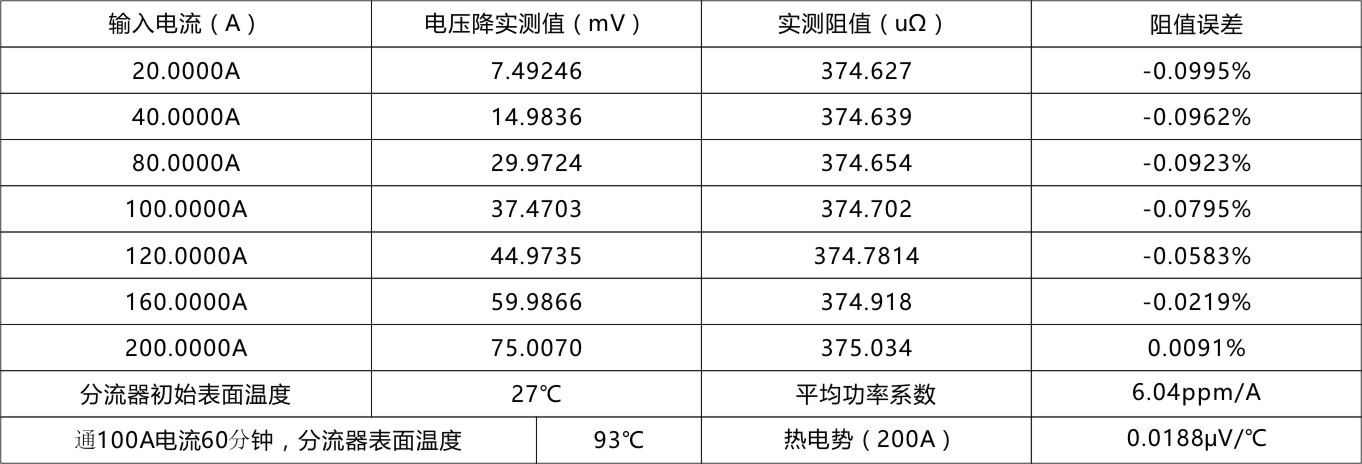

功率系数(PCR)的大小和電阻合金的温度系数（TCR）大小是相关的，要制作低功率系数的分流器必须使用低温飘的電阻合金，我们对深圳市世达電子科技有限公司正在研发的的一款分流器进行了同样的测量，其测量结果如下：
如上图所示，该分流器在10%额定電流下和100%额定電流下均能保证0.1%的测如上图所示，该分流器在10%额定電流下和100%额定電流下均能保证0.1%的测量精度，平均功率系数為6ppm/A, 热電势為0.0188uV/℃。
以上技术信息為世达電子内部文件，仅供學习和参考，不做為实际生产指导标准，敬您留意！
