電阻负载箱主要用于電力、電信等部门及生产厂家的在線大功率UPS、逆变器、开关電源及柴油发電机组的性能检测、老化等场合。统一分段式功率投入，能耗式工作模式，强制风冷式散热，大大保证了恒功率放電的可靠性；内部散热元件采用干式電阻，强制风冷式散热。用新功耗元件自主知识产权生产，具有功率密度高，无红热现象，过热自动保护功能，在风机不转的情况下，也不会发生过热、烧损的情况，安全寿命長；整机采用模块化设计，操作简单，维护方便；可根据客户要求测试電压、電流等参数，為大功率交流電源设备提供了科學的检测手段。
電阻负载箱 （ Resistance load box ）分為：直流负载箱和交流负载箱
一、主要功能：
1.可根据性能参数、检测要求，设定调整放電功率。
2.可设定放電时间：定时时间到自动关断负载。
3.数字表显示電压、電流等参数值。
4.整机采用新型功耗元件，具有过热自动阻断的保护功能。
5.交流负载箱（柜）有各种规格，系列齐全。有纯阻性负载或阻性、感性、容性负载。
6.具有并机功能。
二、功能选择
1.電阻负载柜[1] ：数字表显示：功率、電压、電流检测值。
2.智能交流负载柜（LED）：0.5级多功能数字专用仪表，检测并显示：交流電压、電流、有功功率、功率因数、频率。可通过RS485微机接口，实现与PC机通讯。
3.智能交流负载柜（LCD）：专用液晶仪表显示：交流電压、電流、有功功率、功率因数、電压频率；并有1-40次谐波分析。可通过RS485微机接口，与PC机实现通讯。
三、電阻负载箱ACLT功能补充
1. ABC三相感性電流值及ABC三相容性電流值直接分别独立显示于控制面板，交流谐振点症状直接显示于面板上。
2. ACLT内置的阻性负载、感性负载及容性负载最小标准功率為0.01K，步进幅度0.01K，负荷功率连续可调，可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。
3. 阻性负载采用合金電阻元件，测试过程不会由于阻性负载元件发热而引起阻值热漂移。
4. ACLT内置電感采用磁路式可控式的负载電感负载元件，满足220V/50Hz工况下0.01KVA功率调节要求，满足長时间加载测试过程電感阻抗功率不会发生变化。
5. 電感负载采用低损耗元件，保证電感负载在标称工作電压下的電流谐波（THD）不超过2%，10K以上档位的電感元件内含阻性寄生量小于1%以下。
6. 内置電容采用UL认证标准CBB電容器，满足220V/50Hz工况下0.01KVAR功率调节要求，满足長时间加载测试过程電容阻抗功率不会发生变化。
7. ACLT 内置電容负载每一支路必须增加有防短路专用保护電路模块，避免電容器元件在测试过程发生短路烧毁主机。
8. 内置電容负载元件内含的阻性及感性寄生量小于1%以下。
9. ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相電压不平衡条件下精确调节交流谐振点。
可根据性能参数检测要求，可以通过操作面板或遠程控制台设置相应的功率，任意组合、设定放電功率。

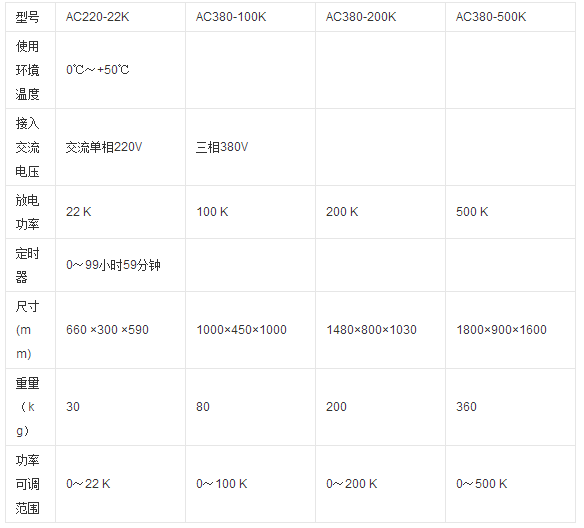

四、技术参数：
规格范围：電压 AC220V-400V ，功率 6kVA-1000kVA。
五、深圳市世达负载箱
深圳市世达電阻/電感/電容式自动负载柜专為UPS等大功率的交流電源设备的实验、老化、電参数性能测试、维护而开发的新型模拟负载。世达科技专业生产,可模拟纯阻性、感性、容性负载及混合负载的启动特性、稳定特性、瞬态特性及输出参数测试及工作过程。检测交流電源在接入不同负载时的性能。功率投入统一采用优化分段式，以适应不同负载及不同功率因数的需要。
以上技术信息為世达電子内部文件，仅供學习和参考，不做為实际生产指导标准，敬您留意！
