变频器预充電電路作用
发布时间:2016-10-11  浏览次数:8次
     变频器整流回路為什么要预充電電路?  直流母線要有(必须有)预充電電路,那是因為直流母線上有大電容存在的。我们知道,電容并联在電源两端的时候,当電源接通瞬间,電容两端的電压不会突变,而電容两端的電流会突变。刚接通電源瞬间,電容器两端相当于短路,这是電容器的工作原理所决定的。此时如果没有与充電電路,那整流器的管子就炸了。预充電電路在这里起到了限制電源接通瞬间对電容器充電電流的作用,以保护整流器的元件不会因電容器瞬间的短路電流而损坏。

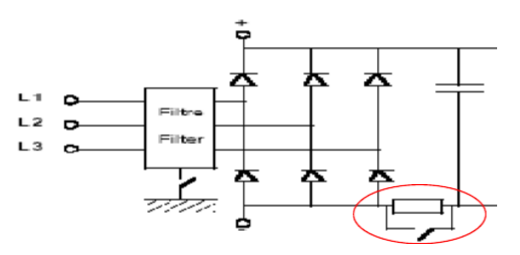

     常见预充電電路:
    以下是几点说明:  1、频器主電路充電電阻的作用是抑制上電的冲击電流,该冲击電流的最大值為:I=540/R(540V為380V变频器的直流母線正常電压),所以很母線I要小于变频器的输入额定電流。所以R的最小值就确定了。随著電容的電压逐渐上升,充電電流将逐步减小直到為理论0。 2、充電電路就是一个RC,所以RC时间常数不要太長,过長的RC时间将导致充電電流下降缓慢,从而导致電阻的平均功率较大,产生不必要的损耗和过長的上電时间。一般按90-95%的额定母線電压所需时间计算RC时间常数,由于这里写公式不太方便,我就不介绍了,请参考電路基础。一般充電时间和变频器大小有很大的关系,但一般在1-3s内完成充電比较合适。小功率可以时间短一点,大功率时间适当放長    3、功率可有积分算出(I平方×R),大功率一般都是几百瓦的样子   4、注意选择该電阻时,必须查看最大冲击功率是否满足要求,否则该電阻容易损坏   变频器中有很大的電容,上電初期要向電容充電,如果不加以限制,充電電流过大,对電源,整流原件造成很大冲击,所以用電阻限流。
